| 加工定制：是 | 品牌：THINKTANK | 型号：THINKTANK |
| 材质：不锈钢 | 连接形式：法兰 | 公称通径：50mm |
| 适用介质：水、 蒸汽、 空气、 其他 | 压力环境：高压 | 工作温度：高温 |
| 流动方向：双向 | 驱动方式：气动 | 零部件及配件：定位器 |
| 形态：隔膜式 | 类型(通道位置)：二通式 | 标准：国标 |
| 密封形式：软密封型 | 规格：DN50 |

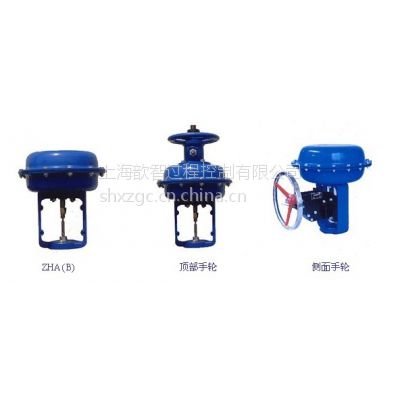

800无弹簧气动薄膜执行机构由膜片、压缩弹簧、托盘、推杆、支架、轴套、膜盖等主要零件构成。是针对老式的ZMA/B型单弹簧气动薄膜执行机构存在的尺寸大、笨重、深波纹膜片不可靠等问题设计开发的新型气动薄膜执行机构，其膜盖盘、限制件等零件均采用钢板冲压成型。膜片形状较复杂，采用特殊的压制工艺，使爆破强度达22kg/cm2以上。多弹簧形式改善了弹簧制造的工艺性，有利于不同弹簧范围的组配。可调零功能则提高了线性精度。表面处理采用环氧静电粉未喷涂，具有较高牢度和耐腐蚀性。具有受力均匀、稳定性好、尺寸小，重量轻等优点。以压缩空气为能源动力，接受电-气阀门定位器或电磁阀输入的气源压力信号，此压力作用在膜室膜片上产生推力压缩弹簧组件，并使推杆位移，当推杆与弹簧组被压缩后产生的反力相平衡时，阀杆就稳定在相应行程上。依照力平衡原理，行程大小与压力信号输入大小成一定的比例关系，从而达到阀门阀芯准确定位。
800A型：正作用，当信号压力增加时，阀杆部件向下移；
800B型：反作用，当信号压力增加时，阀杆部件向上移。
| 机壳 | A3 | 推杆 | 2Cr12 |
|---|---|---|---|
| 支架 | HT200 | 轴套 | 复合聚四氟乙烯 |
| 膜片 | 丁睛橡胶夹增强涤纶织物 | 压缩弹簧 | 60Si2Mn |
| 项目 | 带定位器 | 不带定位器 |
|---|---|---|
| 基本误差％ | ≤±1 | ≤±4(输出行程的***数表示) |
| 回差％ | ≤1 | ≤2.5(输出行程的***数表示) |
| 死差％ | ≤0.4 | ≤2.5(输出压力范围的***数表示) |
| 额定行程偏差％ | ±2.5 | |
| 始终点偏差％ | ±1.0 | 气关式始点±5.0；气开式始点±2.5、终点±5.0 |
| 工作寿命 | 不少于30万次 | |
