台湾STONE 複動式牙口球塞閥

控制壓力：4-6kg/cm2*類型：T型和L型*連接端口：法蘭口*連接標準：JIS10K

价格 订货量

￥300.00

5 - 9
￥280.00 价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~

≥10

: 董女士
邮箱已验证

手机已验证

微信已验证; 𐃭𐃮𐃯****𐃱𐃲𐃲𐃭

微信在线

发货地：上海浦东新区
发货期限：3天内发货
供货总量： 10000套

在线联系获取最低报价

上海歆智过程控制有限公司入驻平台第10年

资质核验已核验企业营业执照

联系人： 董女士
邮箱已验证

手机已验证

微信已验证
所在地区：上海上海
主营产品：调节阀,蒸汽比例控制阀,气缸三通阀,自力式调节阀

获取最低报价在线联系

产品分类

查看全部分类 >>

联系方式

联系人：

董女士
职位：

销售工程师
地址：

上海上海浦东新区外高桥保税区德堡路38号

详细信息

获取最低报价微信在线

加工定制：是	品牌：STONE,THINKTANK	型号：THINKTANK
材质：不锈钢	连接形式：牙口	公称通径：25mm
适用介质：水、蒸汽、空气、其他	压力环境：常压	工作温度：常温
流动方向：单向	驱动方式：电子	零部件及配件：定位器
形态：球式	类型(通道位置)：三通式	标准：日标
密封形式：软密封型	规格：DN25

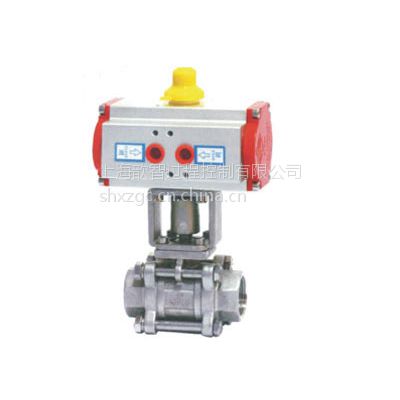

品名：DOUBLE ACTING PNEUMATIC BALL THREADED ENDS
(複動式牙口球塞閥）

SPECIFICATION
OPERATING PRESSURE: 4-6kg/cm²
END CONNECTION: THREADED.
SOCKET WEID
WORKING PRESSURE : 1000PSI

ACCESSORY
SOLENOID VALVE. LIMIT SWITCH
AIR SET＆LUBROCATOR
HAND WHEEL

規格說明：
控制壓力：4-6kg/cm²
類型： T型和L型
連接端口：牙口
工作壓力： 1000pis

配件：
電磁閥，限位開關，手動板手

DIMENSION		L	L1	H	H1	H2	H3
SIZE尺寸 (mm)	SIZE (inch)	L	L1	H	H1	H2	H3
11.6	¹/4^〃	65	109	175	20	76	79
12.7	3/8^〃	65	109	175	20	76	79
15	¹/2^〃	74	109	185	24	82	79
20	³/4^〃	83	109	191	27	85	79
25	1^〃	94	131	208	30	88	90
32	1¹/4^〃	105	165	238	35	94	109
40	1¹/2^〃	120	165	268	40	119	109
50	2^〃	136	165	283	47	127	109
65	2¹/2^〃	167.5	200	337	59	155	128
80	3^〃	189	200	358	67	168	128

NO. ITEM	NAME	MATERIAL	NO RE	NO. ITEM	NAME	MATERIAL	NO ER
1	BOLT / 螺栓	SUS304	4	8	PACKING / 橡皮圈	PTFE	1
2	ADAPTOR / 接頭	SCS13	1	9	SEAT RING / 座釘	PTFE	1
3	YOKE / 支架	SCS13	1	10	BALL / 球體	ASTM A351 GR.CF8M	1
4	GLAND / 壓套	BS-6	1	11	BODY / 閥體	ASTM A351 GR.CF8M	1
5	STEM / 中軸	SUS304	1	12	END CAPS / 壓蓋	ASTM A351 GR.CF8M	2
6	GLAND PACKING /壓蓋填料	PTFE	4	13	BOLT / 螺絲	SUS304	4
7	PACKING / 橡膠圈	TEFLON	1
