| 加工定制：是 | 品牌：THINKTANK | 型号：ZXX |
| 材质：碳钢 | 连接形式：法兰 | 公称通径：50mm |
| 适用介质：水、 蒸汽、 空气、 其他 | 压力环境：常压 | 工作温度：常温 |
| 流动方向：单向 | 驱动方式：气动 | 零部件及配件：定位器 |
| 形态：球式 | 类型(通道位置)：二通式 | 标准：国标 |
| 密封形式：软密封型 | 规格：DN100 |

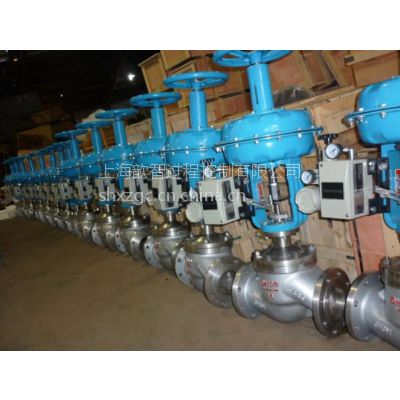

ZXX-16智能型气动三通导热油专用调节阀（上海歆智）产品概述
气动薄膜三通调节阀采用圆筒型薄壁窗口形阀芯导向，不同于柱塞形阀芯的衬套导向。配用多弹簧执行机构。具有结构简单、重量轻、体积小、拆装方便等优点。广泛应用于***控制气体、液体等介质，工艺参数如压力、流量、温度、液位保持在给定值。适合于把一种流体通过三通阀分成二路流出或是把两种流体经三通阀合并成一种流体的场合。
气动三通调节阀产品有三通合流及三通分流两种。公称压力有1.6、4.0、6.4MPa；阀体口径范围DN25~200。适用流体温度由-60℃~+450℃。泄漏量标准Ⅳ级。流量特性有直线、抛物线两种。
ZXX-16智能型气动三通导热油专用调节阀（上海歆智）技术参数
公称通径 DN (mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
额定流量 系数 (KV) | 合流 | 8.5 | 13 | 21 | 34 | 53 | 85 | 135 | 210 | 340 | 535 |
分流 | 8.5 | 13 | 21 | 34 | 53 | 85 | 135 | 210 | 340 | 535 | |
可用合流结构替代 | |||||||||||
额定行程 L (mm) | 16 | 25 | 40 | 60 | |||||||
膜片有效面积 Ae (c m 2 ) | 280 | 400 | 600 | 1000 | |||||||
公称压力 PN (MPa) | 1.6 4.0 6.4 | ||||||||||
固有流量特性 | 直线、抛物线 | ||||||||||
固有可调比 R | 30 | ||||||||||
工作温度 t( ℃ ) | 普通型：铸铁 -20 ~ 200 铸钢 -40~250 铸不锈钢 -60 ~ 250 散热型：铸钢 -40 ~ 450 铸不锈钢 -60~450 | ||||||||||
两种介质温度差 t( ℃ ) | 铸铁≤ 150 铸钢、铸不锈钢≤ 200 | ||||||||||
信号范围 Pr(kPa) | 40~200 | ||||||||||
气源压力 Ps(MPa) | 0.14~0.4 | ||||||||||
允许泄漏量 | 10 -4 X 阀额定容量 | ||||||||||
允许压差△ P(MPa) | 0.86 | 0.75 | 0.48 | 0.31 | 0.27 | 0.18 | 0.11 | 0.12 | 0.09 | 0.05 | |
*本产品性能指标***GB/T4213-92标准
