| 加工定制：是 | 品牌：THINKTANK | 型号：FS2系列 |
| 材质：铸铁 | 连接形式：法兰 | 公称通径：20~200mm |
| 适用介质：水、 蒸汽、 空气、 其他 | 压力环境：常压 | 工作温度：常温 |
| 流动方向：单向 | 驱动方式：气动 | 零部件及配件：定位器 |
| 形态：蝶式 | 类型(通道位置)：二通式 | 标准：德标 |
| 密封形式：硬密封型 | 规格：DN50 |

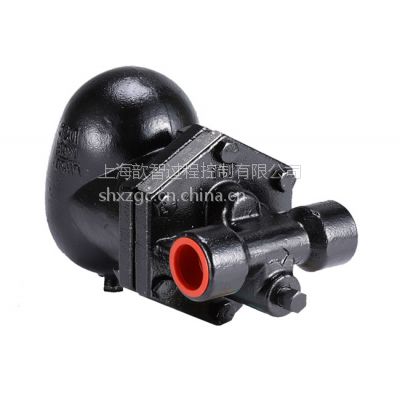

上海歆智 台湾原装DSC铸钢浮球式疏水阀FS2系列详细介绍
a.不可使用于过热蒸汽。
b.适用于前端有控制阀或电磁阀的制程中使用。
c.前端有控制阀或电磁阀的制程，控制阀或电磁阀关闭，
d.蒸汽骤冷，易产生真空，要加装真空破除器，避免前端冷凝水，瞬间开启阀门造成水锤，打坏疏水阀。
e.顶盖上具有检查孔，可另加装检查凡尔，可立知该疏水阀正常与否。
f.零件采用不锈钢及硬化铬钢阀座，耐磨抗蚀。
g.开机时可排大量不凝结气体。
h.小口径系列可加装分散器，防止水锤冲击。
i.抗背压能力强，适合回收系统使用。
j.连续排水噪音小。体积大，不耐冻。装置时需水平，不能歪斜。
NO.FS2系列疏水阀排水量表
NO.FS2系列疏水阀材质表
外壳 | ASTM A216 WCB 铸钢 |
浮球 | 不 锈 钢 |
机械结构 | 不 锈 钢 |
阀 座 | 硬化铬钢 |
排气阀 | 不 锈 钢 |
感热单元 | 不 锈 钢 |
垫片 | 非石绵 |
螺丝 | A193-B7 合金钢 |
螺帽 | A194-2H 合金钢 |
No. FS2 系列 尺寸单位 (MM). 操作压力 (KG/CM2) .重量 (KG)
NO.FS2-FS08 | 型号 | 口径* | A | B | C | D | E | 操作压力 | 重量 |
FS2 | 15.20.25 | 118 | 68 | 68 | 174 | 20 | 17 | 6.5 | |
FS5 | 25 | 118 | 92 | 68 | 201 | 20 | 30 | 9 | |
FS6 | 32.40 | 146 | 100 | 85 | 242 | 40 | 30 | 20 | |
FS8 | 40.50 | 190 | 120 | 103 | 289 | 40 | 30 | 28.5 | |
FS08 | 40.50 | 190 | 170 | 103 | 352 | 43 | 30 | 34 | |
FSH12 | 80 | 387 | 275 | 225 | 408 | 103 | 30 | 100 |
*NPT、PT、焊口 均可提供。
