| 加工定制：是 | 品牌：THINKTANK | 型号：Z43Y |
| 材质：不锈钢 | 连接形式：法兰 | 公称通径：20~200mm |
| 适用介质：水、 蒸汽、 空气、 其他 | 压力环境：常压 | 工作温度：常温 |
| 流动方向：单向 | 驱动方式：气动 | 零部件及配件：定位器 |
| 形态：蝶式 | 类型(通道位置)：二通式 | 标准：德标 |
| 密封形式：硬密封型 | 规格：DN65 |
上海歆智 高压平板闸阀，结构合理，密封可靠。密封面均喷焊硬质合金，具有防腐，耐磨，且可用于节流尤其适用于在作压力≤42mpa，工作温度≤120的水，油、泥浆、天然气管线作控制介质流动的启闭及调节装置

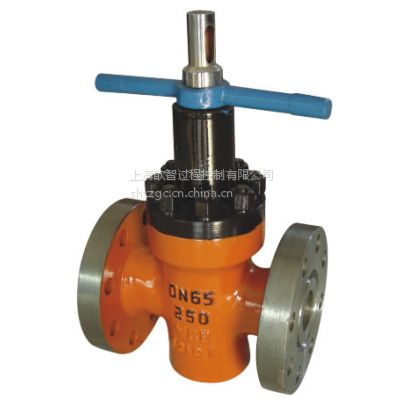

一、上海歆智 Z43Y高压平板闸阀产品简介
本系列产品采用新型平衡浮动式密封结构，适用于压力不大于40MPa，温度不高于120℃的油、天燃气等管线上，作为控制介质的启闭及调节装置，该产品结构设计新颖、选材恰当、测度严格、操作轻便，具有较强防腐、耐磨、耐冲蚀性能，是石油工***一种理想的新型装备。
二、上海歆智 Z43Y高压平板闸阀结构特征与工作原理
1、 采用浮动阀座，双向启闭，密封可靠，启闭灵活。
2、 闸板下部开有导流孔，并给予精密导向，同时密封部均喷
焊硬质合金，耐冲蚀。
3、 阀体承载能力高，通道为直通式，全开时，与闸板导流孔
相贯通和直管相似，流阻很小。阀杆采用复合填料，多重密封，使得密封可靠，摩擦力小。
4、 关闭阀门时，顺时针转动手轮，闸板下移至底部，由于介
质压强的作用，将进口端密封座推向闸板方向。形成较大的密封比压，从而形成道密封。同时，将闸板压向出口端密封座上，成为双重密封。
5、 由于采用双重密封，所以可在不影响管道工作的情况下更
换易损件。这是本厂产品优先于国内外同类产品的重要特征。
6、 开启闸板时，逆时针旋转手轮，闸板上移，导流孔与通道
孔相贯通。随着闸板的上升，贯通孔逐渐加大，至极限位置时，导流孔与通道孔相重合，此时全开。
