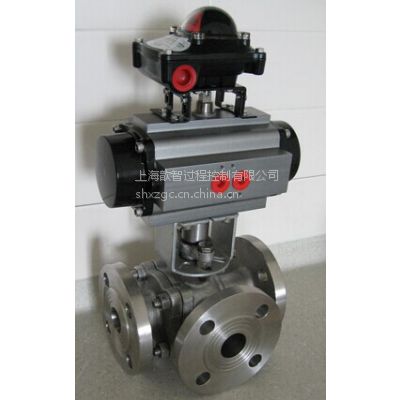

上海歆智供应台湾原装 FIG.Q644/645F-16p-气动三通法兰球阀

加装DSC***抗水锤及防破水封逆止阀，经三年现场严苛测试证明，对于抗水锤及防止破水封有明显成效，在***已具有***的地位，铸铁倒桶式系列保固三年。

价格 订货量

￥300.00

5 - 9
￥280.00 价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~

≥10

: 董女士
邮箱已验证

手机已验证

微信已验证; 𐁡𐁢𐁣****𐁥𐁦𐁦𐁡

微信在线

发货地：上海浦东新区
发货期限：3天内发货
供货总量： 1000套

在线联系获取最低报价

上海歆智过程控制有限公司入驻平台第10年

资质核验已核验企业营业执照

联系人： 董女士
邮箱已验证

手机已验证

微信已验证
所在地区：上海上海
主营产品：调节阀,蒸汽比例控制阀,气缸三通阀,自力式调节阀

获取最低报价在线联系

产品分类

查看全部分类 >>

联系方式

联系人：

董女士
职位：

销售工程师
地址：

上海上海浦东新区外高桥保税区德堡路38号

详细信息

获取最低报价微信在线

加工定制：是	品牌：THINKTANK	型号： FIG.Q644/645F-16p
材质：不锈钢	连接形式：法兰	公称通径：20~200mm
适用介质：水、蒸汽、空气、其他	压力环境：常压	工作温度：常温
流动方向：单向	驱动方式：气动	零部件及配件：定位器
形态：蝶式	类型(通道位置)：二通式	标准：德标
密封形式：硬密封型	规格：DN50

上海歆智阀门气动三通法兰球阀可分为L形气动三通球阀和T形气动三通球阀，L形（Q44F）三通球阀用于介质流向的切换，能使相互垂直的两个通道连接；T形（Q45F）三通球阀用于介质分流、合流及流向切换。T形三通可以使三个通道相互连通或使其中的两个通道连通。三通球阀一般采用两阀座结构，亦可根据用户要求采用四阀座结构。
气动三通法兰球阀用途：适用于供水、石化、冶金、矿山、轻纺、能源、造纸、食品、钢铁等管路系统中对介质流向进行切换以及对介质的分流或混合流体。

气动三通法兰球阀外形尺寸

型号FIG.Q644/645F-16p
通径DN		L	L1	D	K	D1	n-Φd	b	f	H	W
mm	in	L	L1	D	K	D1	n-Φd	b	f	H	W
25	1″	200	100	115	85	65	4-Φ14	16	2	193	140
32	1 1/4″	220	100	140	100	76	4-Φ18	18	2	212	164
40	1 1/2″	250	125	150	110	84	4-Φ18	18	2	230	164
50	2″	260	130	165	125	99	4-Φ18	20	3	268	190
65	2 1/2″	300	150	185	145	118	4-Φ18	20	3	293	210
80	3″	320	160	200	160	132	8-Φ18	20	3	325	247
100	4″	370	185	220	180	156	8-Φ18	22	3	380	276
125	5″	430	215	250	210	184	8-Φ18	22	3	468	348
150	6″	480	240	285	240	211	8-Φ23	24	3	510	378
200	8″	550	275	340	295	256	12-Φ23	24	3	655	432
