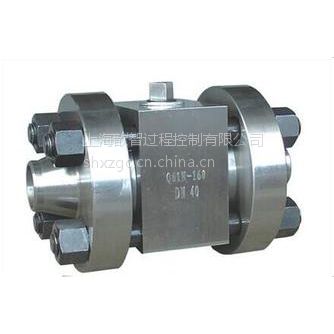

上海歆智供应Q61N-320高压焊接式球阀

气动球阀阀座采用弹性密封结构，密封可靠，启闭轻松。气动阀门阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲出。

价格 订货量

￥2500.00

5 - 9
￥2200.00 价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~

≥10

: 董女士
邮箱已验证

手机已验证

微信已验证; 𐂾𐂿𐃀****𐃂𐃃𐃃𐂾

微信在线

发货地：上海浦东新区
发货期限：3天内发货
供货总量： 1000套

在线联系获取最低报价

上海歆智过程控制有限公司入驻平台第10年

资质核验已核验企业营业执照

联系人： 董女士
邮箱已验证

手机已验证

微信已验证
所在地区：上海上海
主营产品：调节阀,蒸汽比例控制阀,气缸三通阀,自力式调节阀

获取最低报价在线联系

产品分类

查看全部分类 >>

联系方式

联系人：

董女士
职位：

销售工程师
地址：

上海上海浦东新区外高桥保税区德堡路38号

详细信息

获取最低报价微信在线

加工定制：是	品牌：THINKTANK	型号：Q61N-320
材质：不锈钢	连接形式：焊接	公称通径：15~300mm
适用介质：水、蒸汽、空气、其他	压力环境：高压	工作温度：高温
流动方向：单向	驱动方式：气动	零部件及配件：定位器
形态：球式	类型(通道位置)：三通式	标准：国标
密封形式：软密封型	规格： DN15

上海歆智 Q61N-320高压焊接式球阀的详细资料：

高压球阀工作原理:
　　高压球阀它具有旋转90度的动作，旋塞体为球体，有圆形通孔或通道通过其轴线。球阀在管路中主要用来做切断、分配和改变介质的流动方向，它只需要用旋转90度的操作和很小的转动力矩就能关闭严密。球阀***做开关、切断阀使用，但近来的发展已将球阀设计成使它具有节流和控制流量之用，如V型球阀。
　　高压球阀的主要特点是本身结构紧凑，密封可靠，结构简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，易于操作和维修，适用于水、溶剂、酸和天然气等一般工作介质，而且还适用于工作条件恶劣的介质，如氧气、过氧化氢、甲烷和乙烯等，在各行业得到广泛的应用。球阀阀体可以是整体的，也可以是组合式的。
焊接球阀主要尺寸：

型号	公称通径	尺寸（mm）
型号	公称通径	L	L1	D	D1	H	L0
Q61F N-160 Q661F N-160	10	150	60	90	18	68	220
	15	170	70	100	23	62	220
	20	191	81	110	29	75	250
	25	205	985	115	36	80	250
	32	230	110	150	43	96	300
	40	260	120	170	49	111	400
	50	330	140	200	61	128	400
	65	360	150	220	80	180	500
	80	380	160	270	105	200	600
	100	430	188	320	118	245	800
