| 加工定制：是 | 品牌：THINKTANK | 型号：ZDFK型、ZMFK型 |
| 材质：碳钢 | 连接形式：法兰 | 公称通径：50mm |
| 适用介质：水、 蒸汽 | 压力环境：常压 | 工作温度：高温 |
| 流动方向：单向 | 驱动方式：气动 | 零部件及配件：执行器 |
| 形态：球式 | 类型(通道位置)：二通式 | 标准：日标 |
| 密封形式：硬密封型 | 规格：50 |

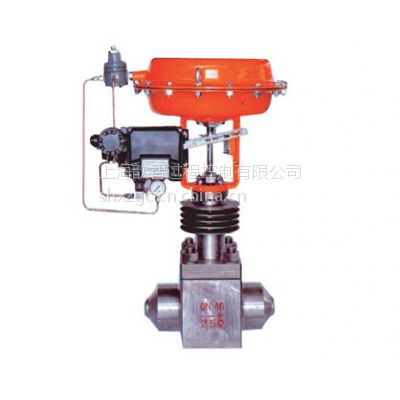

ZDFK型、ZMFK型电动（气动）防空高压差调节阀
采用的轴向多级分流叠板集成块或节流组件、即是根据多级降压防空化原理，将阀的全开度范围分为若干组相互独立的空间，在其每个独立空间都设有径向流道、轴向节流孔和缓冲室，并按一定规律分布于若干块圆环板上，经机加工成型后叠装在一起，采用特种工艺技术将其集成一个不可分割的整体——集成块式结构(图一)。阀工作时，高压流体进入节流组件后，分别在各自的独立空间内进行多级节流、缓冲膨胀和转变折流，各行其道，互不干扰。因此，各开度的高压流体，从节流组体入口到出口，其压力和差均按一定规律逐步降低，从而达到有效防止空化与空蚀。
本防空化高压差调节阀由阀门和执行机构两部分组成。执行机构带动其阀杆和阀芯在节
流组件中作往 复运动，实现控制对象的压力、温度、流量和液位等工艺参数的调节。
根据工况特点，本产品有两种节流组件结构：一种是全多级降叠板型(图一)，这种结构适用于火力发电站锅炉给水再循环调节阀，减温水调节阀以及石油化工高压系统恒压差场合。另一种为多级降压叠板与单级节流窗孔套筒相结合的组合式节流组件(图二)，适用于电站锅炉主给水等变压差场合。实践表明，调节阀在变压差工况运行存在两个问题，即空化和流量特性畸变。这就要求主给水调节阀必须具备适应变压差特点的变流阻结构和对流量特性的补偿能力。然而，现今通常使用的给水调节阀，其结构均为恒流阻和直线固有流量特性。因此，电厂主给水调节阀使用过程中，空蚀损坏十分严重。而且因直线固有流量特性畸变为快开特性后，调节阀通常开到40～50％开度，其流
量就达到饱和状态。即超过40％开度以后，流量不再随阀的开度加大而增加电机组运行的需要进行全程控制，鉴于此，本产品是将25％以下的开度采用多降压叠板结构，25～100％开度范围为窗孔套筒结构，这样，当阀在≤25％的小开度下工作时，由于流体进入节流组件后要经多级节流降压，虽然压差很高，但依然不会产生空化；当阀处于25～100％的开度范围工作时，液体基本上由窗孔套筒控制，属于单级节流，所产生的流阻和压降远比多级叠板小，这正好符合发电机组对给水调节阀的要求。此外，为避免在变压差下运行使流量特性畸变为快开特性，将本主给水调节阀的固有流量特性，即结构特性设计成图3曲线2所示的近似等***比曲线，0～25％开度范围介于直线与等***比之间，50～100％开度范围为直线，在25～50％之间为圆滑过渡。这样，本阀在变压差下运行时，虽然流量特性仍会向快开方向产生畸变，但由于事先给予
主要技术参数和性能指标
1、主要技术参数
表一
| 公称通径(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 100 | 175 (150) | 200 (250) | 300 | 350 | |||||||||||
| 公称压力(MPa) | 25(32) | 25 | ||||||||||||||||||||||
| 工作温度(℃) | 250(400) | |||||||||||||||||||||||
| 流量特性 | 直线 | 近似等***比 | ||||||||||||||||||||||
| 额定流量 系数Kv | 半容量型 | 0.75 | 1.25 | 1.25 | 2.5 | 5 | 6 | 10 | 15 | 20 | 25 | 50 | 100 | 200 | 300 | |||||||||
| 全容量型 | 1.5 | 2.5 | 2.5 | 5 | 10 | 12 | 20 | 30 | 40 | 50 | 100 | 200 | 400 | 600 | ||||||||||
| 额定行程(mm) | 25 | 40 | 60 | 60 | 100 | |||||||||||||||||||
| 控制信号 | 电 | 0～10mA、4～20mA （D.C） | ||||||||||||||||||||||
| 气 | 40～200KPa，80～240KPa，气源压力 0.4MPa | |||||||||||||||||||||||
注：其中额定流量系数可以根据工况设计
2、主要性能指标
表二
| 项目 | 指标值 | |
| 气动 | 电动 | |
| 基本误差％ | ±1.5 | ±2.5 |
| 回差％ | 1.5 | 2.0 |
| 死区％ | 0.6 | 3.0 |
| 额定行程偏差％ | +2.5 | +0.5 |
| 阀座泄漏量L/h | 5×10-6×阀的额定容量 | |
了补偿，因此，它不是变成快开特性，而是使实际工作流量特性变成直线。
| 序号 | 零部件名称 | 材料 | 序号 | 零部件名称 | 材料 |
| 1 | 阀体 | WCB．25锻钢 | 8 | b型密封环 | 17-4PH |
| 2 | 阀座 | 3Cr13(堆焊硬质合金) | 9 | 法兰 | 35CrMoA |
| 3 | 节流组件 | 2Cr13 | 10 | 主螺柱 | 35CrMoA |
| 4 | 阀芯 | 440C | 11 | 主螺母 | 40Cr |
| 5 | 套筒 | 2Cr13 | 12 | 阀杆 | 17-4PH |
| 6 | 阀芯密封圈 | F14 高温四氟乙烯 | 13 | 填料 | 柔性石墨 |
| 7 | 阀盖 | 25锻钢 | 14 | 齿形垫 | 0Cr18Ni9 |
注：阀门零件会根据工况条件变更，以设计文件为准
