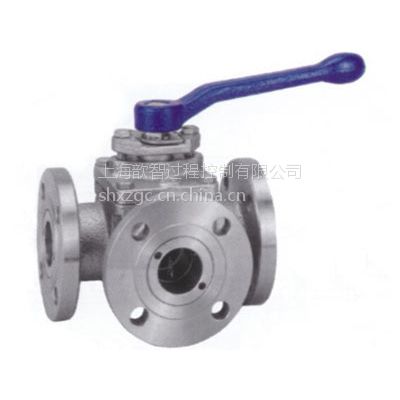

台湾STONE 三通法蘭球塞閥（上海歆智）

*防火或一般标准設計*壓力測試標準：JISB2003*溫度：-20℃to250℃*附：***5211平臺

价格 订货量

￥300.00

5 - 9
￥280.00 价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~

≥10

: 董女士
邮箱已验证

手机已验证

微信已验证; 𐁤𐁥𐁦****𐁨𐁩𐁩𐁤

微信在线

发货地：上海浦东新区
发货期限：3天内发货
供货总量： 10000套

在线联系获取最低报价

上海歆智过程控制有限公司入驻平台第10年

资质核验已核验企业营业执照

联系人： 董女士
邮箱已验证

手机已验证

微信已验证
所在地区：上海上海
主营产品：调节阀,蒸汽比例控制阀,气缸三通阀,自力式调节阀

获取最低报价在线联系

产品分类

查看全部分类 >>

联系方式

联系人：

董女士
职位：

销售工程师
地址：

上海上海浦东新区外高桥保税区德堡路38号

详细信息

获取最低报价微信在线

加工定制：是	品牌：STONE,THINKTANK	型号：ST3TF-J108
材质：碳钢	连接形式：法兰	公称通径：50mm
适用介质：水、蒸汽、空气、其他	压力环境：常压	工作温度：常温
流动方向：单向	驱动方式：气动	零部件及配件：定位器
形态：球式	类型(通道位置)：二通式	标准：国标
密封形式：软密封型	规格：DN50

品名：3-WAY FLANGED ENDS BALL VALVE(三通法蘭球閥）
MODEL: ST3TF-J108Size:1/2^〃∽10^〃 尺寸：1/2^〃∽10^〃Material:JIS SCS13 材料：不銹鋼304Features:性能說明：^* Fire-safe or General Design
^* Pressure Test Rating:JIS B2003
^*Port Type: L-PORT OR T-RORT
^*Temperature: -30℃ to 120℃
^* With *** 5211 Direct Mounting Pad^*防火設計或一般標準設計
^* 壓力測試標準：JIS 2003
^*類型： T型和L型
^*溫度：-30℃ to 120℃
^* 附：*** 5211平臺

TEST PRESSURE 壓力測試
10K	10K-24KG F/CM2(WATER)(水)
150LB	150LB-32KG F/CM2
6KG F/CM2(AIR)(空氣)

DIMENSIONS（規格） (mm)

(SIZE)	D	L	JIS 10K Flange
(SIZE)	D	L	d	t	c	N	h
1^〃(2***)	25	160	108	11.4	79.5	4	15
1 1/2^〃(40A)	38	190	127	14.3	98.5	4	15
2^〃(50A)	50	200	152	15.9	120.5	4	19
2 1/2^〃(6***)	64	230	178	17.5	139.5	4	19
3^〃(80A)	76	240	190	19.1	152.5	8	19
4^〃(100A)	102	290	229	23.9	190.5	8	19
5^〃(12***)	127	360	254	23.9	216	8	22
6^〃(150A)	152	450	279	25.4	241.5	8	22
8^〃(200A)	203	600	343	28.6	298.5	8	22
10^〃(250A)	250	750	406	30.3	362	12	25

DIMENSIONS（規格） (mm)

(SIZE)	D	L	ANSI 150lb Flange
(SIZE)	D	L	d	t	c	N	h
1^〃(2***)	25	160	125	14	90	4	19
1 1/2^〃(40A)	38	190	140	16	105	4	19
2^〃(50A)	50	200	155	16	120	4	19
2 1/2^〃(6***)	64	230	175	18	140	4	19
3^〃(80A)	76	240	185	18	150	8	19
4^〃(100A)	102	290	210	18	175	8	19
5^〃(12***)	127	360	250	20	210	8	23
6^〃(150A)	152	450	280	22	240	8	23
8^〃(200A)	203	600	330	22	290	12	23
10^〃(250A)	250	750	400	24	355	12	25
