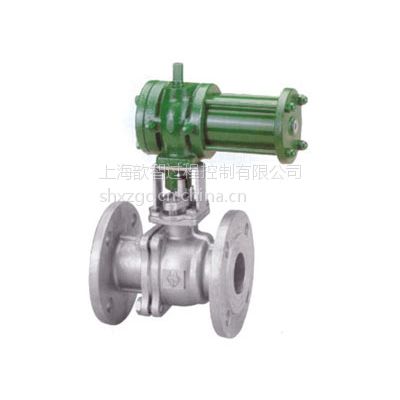

台湾STONE 複動式法蘭口球閥（上海歆智）

1)適用環境:水，空氣和其他流體介質開啟壓力：3-5公斤2)備註:雙作用氣動執行器連接標準：JIS10K

价格 订货量

￥300.00

5 - 9
￥280.00 价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~

≥10

: 董女士
邮箱已验证

手机已验证

微信已验证; 𐁕𐁖𐁗****𐁙𐁚𐁚𐁕

微信在线

发货地：上海浦东新区
发货期限：3天内发货
供货总量： 10000套

在线联系获取最低报价

上海歆智过程控制有限公司入驻平台第10年

资质核验已核验企业营业执照

联系人： 董女士
邮箱已验证

手机已验证

微信已验证
所在地区：上海上海
主营产品：调节阀,蒸汽比例控制阀,气缸三通阀,自力式调节阀

获取最低报价在线联系

产品分类

查看全部分类 >>

联系方式

联系人：

董女士
职位：

销售工程师
地址：

上海上海浦东新区外高桥保税区德堡路38号

详细信息

获取最低报价微信在线

加工定制：是	品牌：STONE,THINKTANK	型号：THINKTANK
材质：碳钢	连接形式：法兰	公称通径：50mm
适用介质：水、蒸汽、空气、其他	压力环境：常压	工作温度：常温
流动方向：单向	驱动方式：气动	零部件及配件：定位器
形态：球式	类型(通道位置)：二通式	标准：国标
密封形式：软密封型	规格：DN50

CONTENT

1)Service:
For water,,air and other fluids
Operating Air Pressure: 3-5kg/cm²
2)Remark:
Double acting cylinder actuator
Connection Rating: JIS 10K

1)適用環境:
水，空氣和其他流體介質
開啟壓力： 3-5公斤
2)備註:
雙作用氣動執行器
連接標準： JIS 10K

Valve	Size	L	h	H	D1	D2	FC	SUS
(mm)	(inch)	L	h	H	D1	D2	approx. weight (kg)	approx. weight (kg)
15	¹/2^〃	110	47	212	54	135	6	6
20	³/4^〃	120	50	215	54	135	7	6
25	1^〃	130	62	228	54	135	8	8
32	1¹/4^〃	140	67	232	54	135	12	11
40	1¹/2^〃	165	70	250	58	158	13	12
50	2^〃	180	77	255	58	158	15	14
65	2¹/2^〃	192	87	328	65	175	25	23
80	3^〃	200	92	338	65	175	27	26
100	4^〃	230	105	382	76.5	193.5	39	35
125	5^〃	300	130	435	93	232	62	53
150	6^〃	340	154	485	100	265	86	82

FIG. Parts Name Materials		W-Y202T	W-Y302T	FIG. Parts Name Materials		W-Y202T	W-Y302T
FIG. Parts Name Materials		FC20	SCS13(SUS304)	FIG. Parts Name Materials		FC20	SCS13(SUS304)
1	Drive Shaft / 軸心	Steel	Steel	13	Body / 閥體	FC-20	SUS304
2	Bolt / 關蓋螺絲	Steel	Steel	14	Seat Ring / 球	Teflon	Teflon
3	Cylinder Cover / 關蓋	FC-20	FC-20	15	Ball / 大薄片	SUS304	SUS304
4	Scotgh Yoke / 三角	FCD45	FCD45	16	Supporter / 閥體螺絲	SUS304	SUS304
5	"O"Ring / O令	NBR	NBR	17	Bolt / 開蓋螺絲	Steel	Steel
6	Housing / 本體	FC-20	FC-20	18	Piston-Rod / 拉杆	Steel	Steel
7	Yoke / 支架	FC-20	FC-20	19	Shaft / 拉杆銷	Steel	Steel
8	Gland / 牛蘭	BC-6	BC-6	20	Piston / 活塞O令	FC-20	FC-20
9	Packing / 中軸鐵氟龍	Teflon	Teflon	21	Cyliner Cover / 開蓋	FC-10	FC-10
10	Packing / 小薄片	Teflon	Teflon	22	"O"Ring / 活塞	NBR	NBR
11	Ball Stem / 法蘭中軸	SUS304	SUS304	23	Cylinder / 管	STKM13C	STKM13C
12	Seat Ring / 球墊	Teflon	Teflon
