| 加工定制：是 | 品牌：STONE,THINKTANK | 型号：THINKTANK |
| 材质：不锈钢 | 连接形式：牙口 | 公称通径：25mm |
| 适用介质：水、 蒸汽、 空气、 其他 | 压力环境：常压 | 工作温度：常温 |
| 流动方向：单向 | 驱动方式：浮动 | 零部件及配件：定位器 |
| 形态：球式 | 类型(通道位置)：三通式 | 标准：日标 |
| 密封形式：软密封型 | 规格：DN25 |

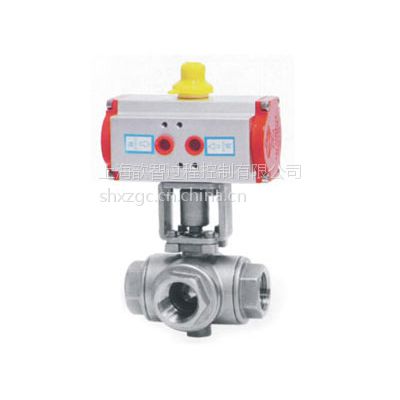

複動式三通牙口球塞閥
SPECIFICATION
OPERATING PRESSURE: 4∽6kg/cm2
PORTTYPE: L-PORE ORT-PORT
END CONNECTION: THREADED.
SOCKET WEID
WORKING PRESSURE : 800PSI
ACCESSORY
SOLENOID VALVE. LIMIT SWITCH
AIR SET＆LUBROCATOR
HAND WHEEL規格說明：
控制壓力：4∽6kg/cm2
類型： T型和L型
連接端口： 牙口
工作壓力： 800PSI
配件：
電磁閥，限位開關，手動板手
DIMENSION | L | L1 | H | H1 | H2 | H3 | |
SIZE尺寸 (mm) | SIZE (inch) | ||||||
9.5 | 1/4〃 | 79 | 109 | 177 | 18 | 80 | 79 |
9.5 | 3/8〃 | 79 | 109 | 177 | 18 | 80 | 79 |
12 | 1/2〃 | 79 | 131 | 188 | 18 | 80 | 90 |
15 | 3/4〃 | 88 | 131 | 203 | 23 | 90 | 90 |
20 | 1〃 | 108 | 165 | 248 | 26 | 113 | 109 |
25 | 11/4〃 | 124 | 200 | 275 | 33 | 119 | 123 |
38 | 11/2〃 | 135 | 200 | 283 | 37 | 123 | 123 |
50 | 2〃 | 64 | 200 | 304 | 48 | 133 | 123 |
NO. ITEM | NAME | MATERIAL | NO RE | NO. ITEM | NAME | MATERIAL | NO ER |
1 | BOLT / 螺栓 | SUS304 | 1 | 7 | THRUST WASHER / 小薄片 | PTFE | 1 |
2 | ADAPTOR / 接頭 | SCS13 | 1 | 8 | GASKET / 密封圈 | PTFE | 3 |
3 | YOKE / 支架 | SCS13 | 1 | 9 | SEAT / 座 | REINFORCED PTFE | 4 |
4 | GLAND / 壓套 | SCS304 | 1 | 10 | BALL / 球體 | ASTM A351 GR.CF8M | 1 |
5 | STEM / 中軸 | SUS304 | 1 | 11 | CAP / 蓋 | SUS316 | 3 |
6 | PACKING / 中口 | PTFE | 2 | 12 | BODY / 閥體 | ASTM A351 GR.CF8M | 1 |
