| 加工定制：是 | 品牌：STONE,THINKTANK | 型号：THINKTANK |
| 材质：不锈钢 | 连接形式：对夹 | 公称通径：25mm |
| 适用介质：水、 蒸汽、 空气、 其他 | 压力环境：常压 | 工作温度：常温 |
| 流动方向：单向 | 驱动方式：气动 | 零部件及配件：定位器 |
| 形态：球式 | 类型(通道位置)：直通式 | 标准：日标 |
| 密封形式：软密封型 | 规格：DN25 |
TECHNICAL FEATURES GENERAL REMARKS |  |

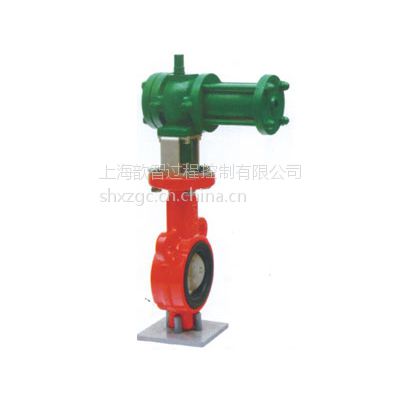

| Our products currently available to fulfill the strict requirements of designers and users. The range includes Wafer Style and Lug Style Butterfly Valves in the size range of DNS0-DN600 which can be installed with pneumatic and electric actuators. To meet the specification requirements of DIN 3230 has ho leakage, Butterfly Valves with a conentric disc must have a special design emphasis on the seal tolerance between the disc and the Liner. The primary seal is achieved by means of the interference between the disc and the surface of the liner, particulaly in the area of the shaft locations, seals in the Liner collours and on the shaft ensure supplementary security. | |
技術特點 總論 | |
| 我們的產品範圍包括目前現有的一些理論做出的產品，將盡可能地滿足設計師和使用設的利益。蝶閥樣式有對夾式彈性和對夾凸耳式兩類，尺寸範圍在DN50至DN600之間，可搭配氣動或電動執行器。 爲了使蝶閥能達到零泄漏，這就要求我們要有獨特的設計。獨特之處便是閥體和閥板之間的密封圈。 密封圈夾在閥體和閥板之間，確保可靠的密封性能和安全。 | |
| |
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
MATERIALS
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SPECIFICATION: 1.Flanges: Jis 10k,ANSI 125LBS, ANSI 150LBS, DIN PNI0, ***PNI0/16 2.Fluid Application: Water, Seawater, Sewage, Air, Oil, Powder, Gas, Etc. 3. Working Pressure: 10kg/cm2(150 PSI) 16kg/cm2(230 PSI) 4.Test Pressure: Body: 20kg/cm2(300 PSI) 24kg/cm2(340 PSI) Seat: 12kg/cm2(170 PSI) 18kg/cm2(255 PSI) | 規格說明 法蘭尺寸： Jis 10k,ANSI 125LBS, ANSI 150LBS, DIN PNI0, ***PNI0/16 使用環境： 水，鹹水，污水，空氣，油，粉塵等 工作壓力：10kg/cm2(150 psi) 16kg/cm2(230 psi) 試驗壓力：***-5208 閥體：20kg/cm2(300 psi) 24kg/cm2(340 psi) 閥座：12kg/cm2(170 psi) 18kg/cm2(255 psi) 尺寸：标准值500mm,600mm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5.Valve Size: 500mm Thru 600mm Are Standard Size FACE TO FACE: Our valve are desingned to meet ***5752 table 5 short. MOUNTING FLANGE: Our valves are designed to comply with *** 5211, so they can be easily fitted with an actuator. | | 結構長度： 參照***S 5752 設計平臺： 採用*** 5211平臺設計 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
*It is for water at 20 C,kg/cm. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
SPECIFICATION |
| Service: For water,gas,oil and other fiulds. Operating Air Pressure: 3-5kg/cm2 Temperature:NBR:-10℃∽+80℃（耐油溫） EPDM:-30℃∽+120℃（蒸汽） Remark: Double acting cylinder actuator Connection Rating JIS 10k |
|
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||
| 設計特點 系列20是法蘭定位對夾式蝶閥。系列21是支耳式蝶閥，它適合安裝在管綫末端，所有測試是按照Bs5155標準博雷公司閥門的特點為國際兼容性好博雷閥門能兼容： GB, BS D 和 E’ ANSI125/150. DIN DN 10/16, BS4504. PNI 0/16, As2129和JIS10法蘭標準閥門亦符合***5 752（閥門厚度標準）和***5211（頂盤連接標準）同一閥門可以適應世界市場不同的要求 尼龍11塗層 系列20/21通径為25mm-200mnl(1"-8")的閥體為尼龍11塗層閥體：通經為25mm-500mnl(10"-20")的聚脂塗層閥體尼龍11塗層是非常耐腐蝕和磨損的，它是閥體的保護層。經濟的選擇是用尼龍11塗層球墨鑄鐵閥板代替鋁青銅閥板 尼龍11是熱塑性、植物類塗層 7）文帝範圍：長期工作溫度+95c. 瞬间工作温度+120C，***長期工作温度-29C 額定壓力 閥門雙方向密封。閥板在各閉狀態下 橡膠鍍層軸板配橡膠閥座 閥門尺寸範圍為：50mm-500mnl(2"-20") 可承受壓力：10bar(150psl) 安裝在管道末端 在閥門出口端有法蘭固定. 壓力同上錶 在閥門出口端無法蘭固定. 壓力應降低 閥門尺寸範圍為：50mm-300mnl(2"-12") 可承受壓力：5bar(75psi) 閥門尺寸範圍為：350mm-500mnl(14"-20") 可承受壓力：35bar(50psi) 流速限制 閥門作業開關時 液體：9米/秒（30英尺/秒） 氣體：54米/秒（175英尺/秒） | 閥板閥杆 全金屬 （25mm-300mm)-閥式（軸板） ●316不銹鋼ASTM A351 TyPeCF8M ●Hastelloy C-22ASTM B494 TYPe (350mm-500mm)组合式 ·閥板-316不銹鋼ASTM A240 閥杆-316不銹鋼ASTM A276 ·閥板-Hastelloy C-276 ASTM B575 Alloy N10276 閥杆-Hastelloy C-276 ASTM B575 Alloy N1276 橡膠鍍層 （25mm-300mm)-橡膠鍍在一體式溶模鑄造不銹鋼閥板上 ·乙丙橡膠-17-4pH不銹鋼ASTM A747 Type CB7cn-1. 熱處理 ·丁腈橡膠-17-4pH不銹鋼ASTM A747 Type cb7Cn-1. 熱處理 (350mm-500mm)橡膠鍍在组合式不銹鋼閥板上 ·閥板：乙丙橡膠-316不銹鋼ASTM A240 ·閥杆：乙丙橡膠-17-4pH不銹鋼ASTM A564 T Ype 630.熱處理 | |||||||||||||||
| ||||||||||||||||
| 閥體 ●鑄鐵ASTM A126 Class B ·球墨鑄鐵ASTM A395 ●316不銹鋼ASTM A351 CF8M ●鋁ASTM B26 閥座 ●丁腈橡膠（食品等級） ●乙丙橡膠（食品等級） ●FKM*AAB ●白色丁腈橡膠（食品等級） ●乙丙橡膠鍍層四氟乙稀 | 閥座溫度範圍
*FKM是符合ASTM1418的氟橡膠，如杜邦公司的 Viton和3M公司的Fluorel. | |||||||||||||||
