| 加工定制：是 | 品牌：THINKTANK | 型号：F22、F22F |
| 材质：铸铁 | 连接形式：法兰 | 公称通径：20~200mm |
| 适用介质：水、 蒸汽、 空气、 其他 | 压力环境：常压 | 工作温度：常温 |
| 流动方向：单向 | 驱动方式：气动 | 零部件及配件：定位器 |
| 形态：蝶式 | 类型(通道位置)：二通式 | 标准：德标 |
| 密封形式：硬密封型 | 规格：DN50 |

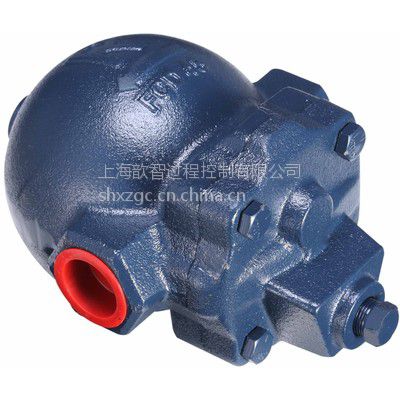

上海歆智 台湾原装DSC可锻铸铁浮球式疏水阀F22、F22F细介绍
a.不可使用于过热蒸汽。
b.进口前端应加装过滤器保护。
c.顶盖可加装手动排放阀，请于订单上注明（MV）。
d.顶盖上有检查孔，可加装检查凡尔，开启后立知疏水阀正常与否
e.本体可在现场配管时依需要拆下四个螺丝，盖子不动本体回转，可以左进右出、右进左出、上进下出、左进前出、右进前出、上进前出共六种选择，依箭头指示。
f.阀门采用不锈钢珠焊接，内部全不锈钢零件，耐磨抗蚀。
g.开机时可排大量不凝结气体。
h.抗背压能力强，适合回收系统使用。
i.连续排水噪音小,体积大。
j.不抗结冻。可更换零件。保固两年。
F22、F22F疏水阀排水量表
F22、F22F疏水阀材质表
外壳 | 可锻铸铁A536 |
浮球 | 不 锈 钢 |
机械结构 | 不 锈 钢 |
阀 座 | 硬化铬钢 |
排气阀 | 不 锈 钢 |
感热单元 | 不 锈 钢 |
垫片 | 非石绵 |
螺丝&螺帽 | 碳钢 |
No. F22 系列 尺寸单位 (MM). 操作压力 (KG/CM2) .重量 (KG)
| 型号 | 口径* | A | B | C | D | E | 操作压力 | 重量 |
F22 | 15.20.25 | 146 | 61 | 61 | 100 | 84 | 20 | 4.5 |
*NPT、BSPT、SW 均可提供。
手动阀配件，订货时请注明MV。
No. F22 系列 尺寸单位 (MM). 操作压力 (KG/CM2) .重量 (KG)
| 型号 | 口径* | A | B | C | D | E | 操作压力 | 重量 |
F22F | 15.20 | 150 | 50 | 50 | 55 | 115 | 15 | 6 | |
F22F | 25 | 160 | 61 | 61 | 111 | 72 | 20 | 6.5 |
*NPT、BSPT、SW 均可提供。
手动阀配件，订货时请注明MV。
