| 加工定制：是 | 品牌：THINKTANK | 型号：F2F系列 |
| 材质：铸铁 | 连接形式：法兰 | 公称通径：20~200mm |
| 适用介质：水、 蒸汽、 空气、 其他 | 压力环境：常压 | 工作温度：常温 |
| 流动方向：单向 | 驱动方式：气动 | 零部件及配件：定位器 |
| 形态：蝶式 | 类型(通道位置)：二通式 | 标准：德标 |
| 密封形式：硬密封型 | 规格：DN50 |

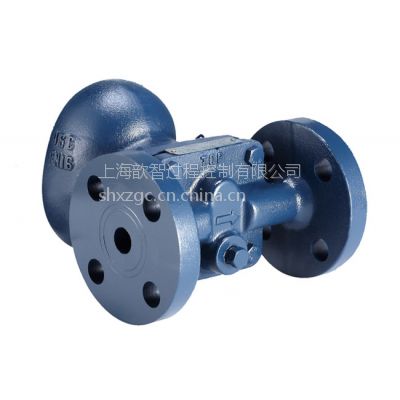

上海歆智 台湾原装DSC浮球式蒸汽疏水阀F2F系列详细介绍
a.不可使用于过热蒸汽。
b.适用于前端有控制阀或电磁阀的制程使用，控制阀或电磁阀关闭，蒸汽骤冷易产生真空，要加装真空破除器，避免前端冷凝水，瞬间开启阀门造成水锤，打坏疏水阀。
c.顶盖上有检查孔，可加装检查凡尔，开启后立知疏水阀正常与否。
d.零件采用不锈钢及硬化铬钢阀座，耐磨抗蚀。
e.开机时可排大量不凝结气体。
f.F12、F12F 采用双阀座设计，流量特大。
g.小口径系列可加装分散器，降低水锤冲击力。
h.抗背压能力强，适合回收系统使用。
i.连续排水噪音小。体积大，不耐冻。
j.装置时需水平，不能歪斜。可更换零件。保固两年
NO.F2F系列疏水阀排水量表
NO.F2F系列疏水阀材质表
外壳 | 可锻铸铁A536 |
浮球 | 不 锈 钢 |
机械结构 | 不 锈 钢 |
阀 座 | 硬化铬钢 |
排气阀 | 不 锈 钢 |
感热单元 | 不 锈 钢 |
垫片 | 非石绵 |
螺丝&螺帽 | 碳钢 |
No. F2F 系列 尺寸单位 (MM). 操作压力 (KG/CM2) .重量 (KG)
型号 | 口径* | A | B | C | D | E | 操作压力 | 重量 |
F2F | 15.20.25 | 180 | 70 | 60 | 149 | 23 | 12.5 | 6 |
F5F | 25 | 180 | 80 | 67 | 190 | 25 | 17 | 9 |
F6F | 32.40 | 208 | 100 | 66 | 210 | 36 | 17 | 13 |
F8F | 40.50 | 265 | 100 | 90 | 300 | 69 | 17 | 21 |
F08F | 40.50 | 265 | 176 | 101 | 349 | 69 | 17 | 29 |
F12F | 80.100 | 370 | 500 | 285 | 105 | 650 | 17 | 94.5 |
*NPT、PT、SW 均可提供。
